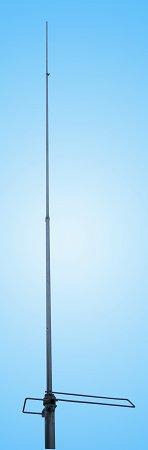

Антенна Радиал V0 LB предназначена для работы в составе стационарной радиостанции низкочастотного (Low Band) участка VHF-диапазона.
Она представляет собой полуволновый линейный диполь, питаемый с нижнего конца.
Антенна снабжена популярным разъёмом SO-239 под не менее популярный штекер PL-259, не требующий особых навыков в разделке.
Электрические характеристики
|
Модель
|
V0 LB
|
|
Рабочий диапазон частот, МГц
|
41-48.5
|
|
Рабочая полоса, МГц
|
1
|
|
КСВ, не хуже
|
1.5
|
|
Усиление, dBi
|
2.2
|
|
Сектор излучения в вертикальной плоскости по уровню -3dB
|
78
|
|
Входное сопротивление, Ом
|
50
|
|
Допустимая мощность, Вт
|
200
|
|
Грозозащита
|
есть
|
|
Настройка
|
требуется
|
Механические характеристики
|
Модель
|
V0 LB
|
|
Высота в сборе макс., мм
|
3950
|
|
Диаметр мачты, мм
|
35-70
|
|
Материал антенны
|
АД 31
|
|
Крепление
|
СРК-70
|
|
Разъем
|
SO-239
|
Учитывая то, что антенна нуждается в настройке, не рекомендуется заниматься её установкой без измерителя КСВ. Указанные в паспорте графики настройки, хоть и практические, но могут отличаться от требований, которые обусловлены вашими условиями установки - длиной мачты, длиной кабеля, особенностями радиостанции.
Ввиду того, что рабочая полоса антенны составляет не более 1 МГц, эта антенна работает только с симплексными радиостанциями. Для дуплексных радиостанций и ретрансляторов необходимо применять широкополосные или двухчастотные антенны типа GPW-LB или GP1/4-42-47.
