Построение сети цифровой радиосвязи стандарта DMR с одним репитером, последующая модернизация путем создания системы DMR Hytera IP Multi-site Connect с двумя репитерами.

Сфера: гостиничный бизнес, торговые центры и жилые комплексы.

Компания – Заказчик: ООО «Техно-торговый центр «ФОЛИУМ» (ТРЦ «Ривьера») г. Липецк.

Краткая информация о Заказчике: Крупнейший в Липецке торгово - развлекательный центр «Ривьера» (ТРЦ «Ривьера») начал свою деятельность в 2017 году. Здание имеет 4 уровня, общая площадь ТРЦ составляет 135 тыс. квадратных метров.

Интегратор: Группа компаний «Тембр».

Год построения: 2019 год, модернизация (расширение) – 2025 год.

Система: Конвенциональная система цифровой радиосвязи стандарта DMR с одним репитером (2019-2025 г), DMR Hytera IP Multi-site Connect (с 2025 г.).

Задача: Переход от устаревшей аналоговой радиосвязи, не отвечающей потребностям Компании-Заказчика, к современной цифровой административно-хозяйственной системе стандарта DMR. Организация устойчивых каналов взаимодействия на уровне передачи голосовой информации службы охраны предприятия. Возможность поддержания оперативной связи в случае ЧС или эвакуации.

Этапы построения системы: 2019; 2025г.:

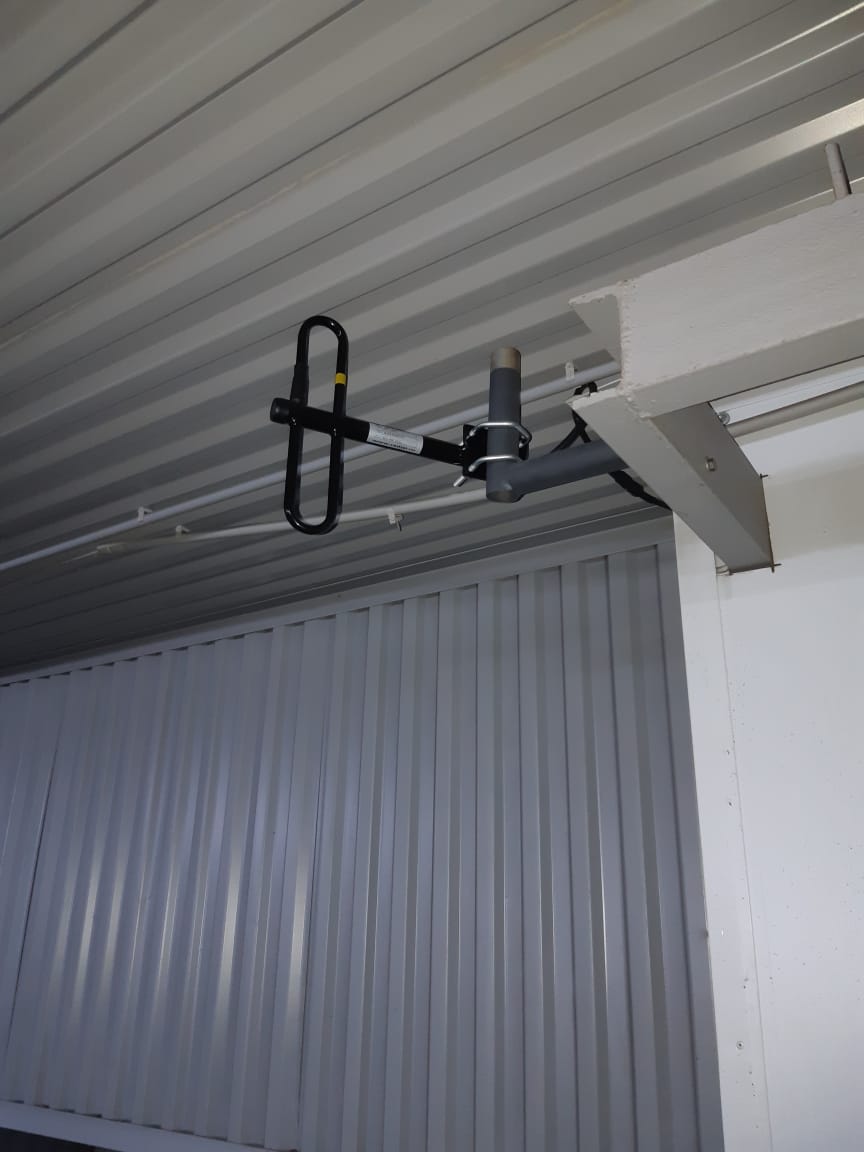

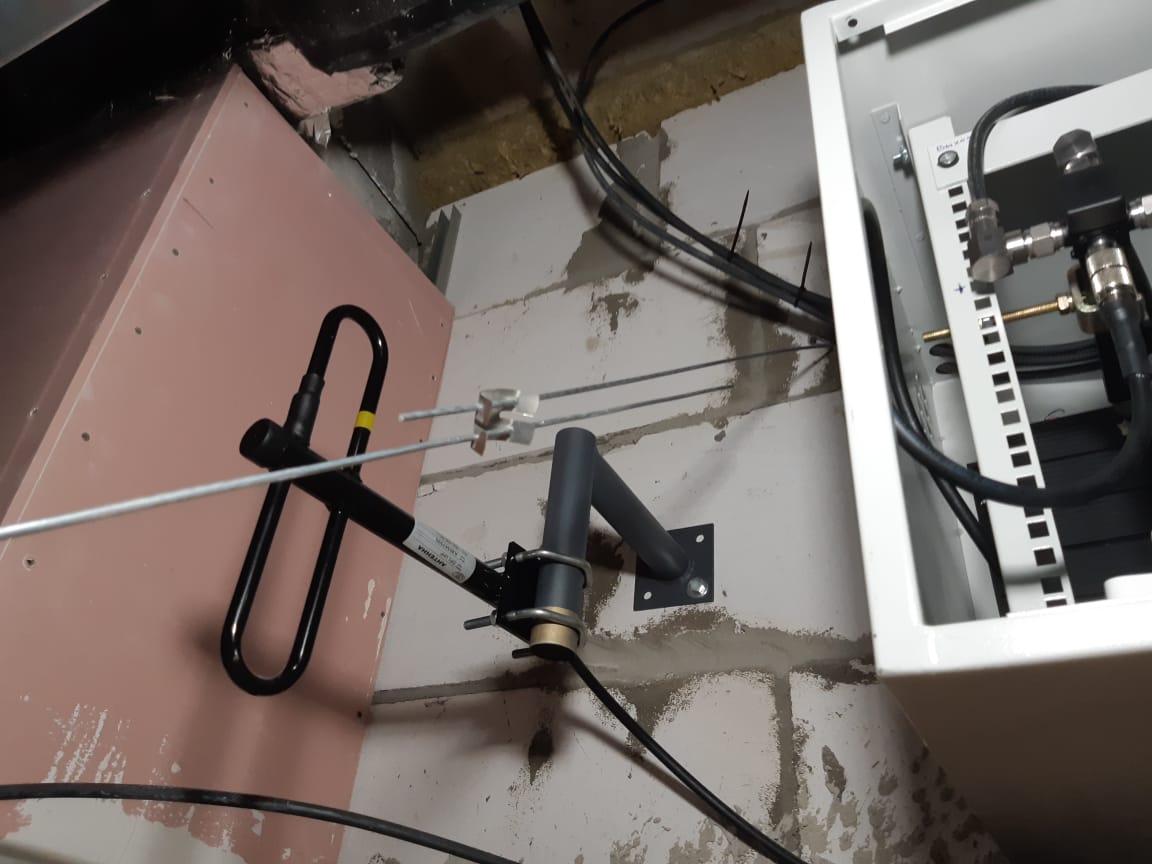

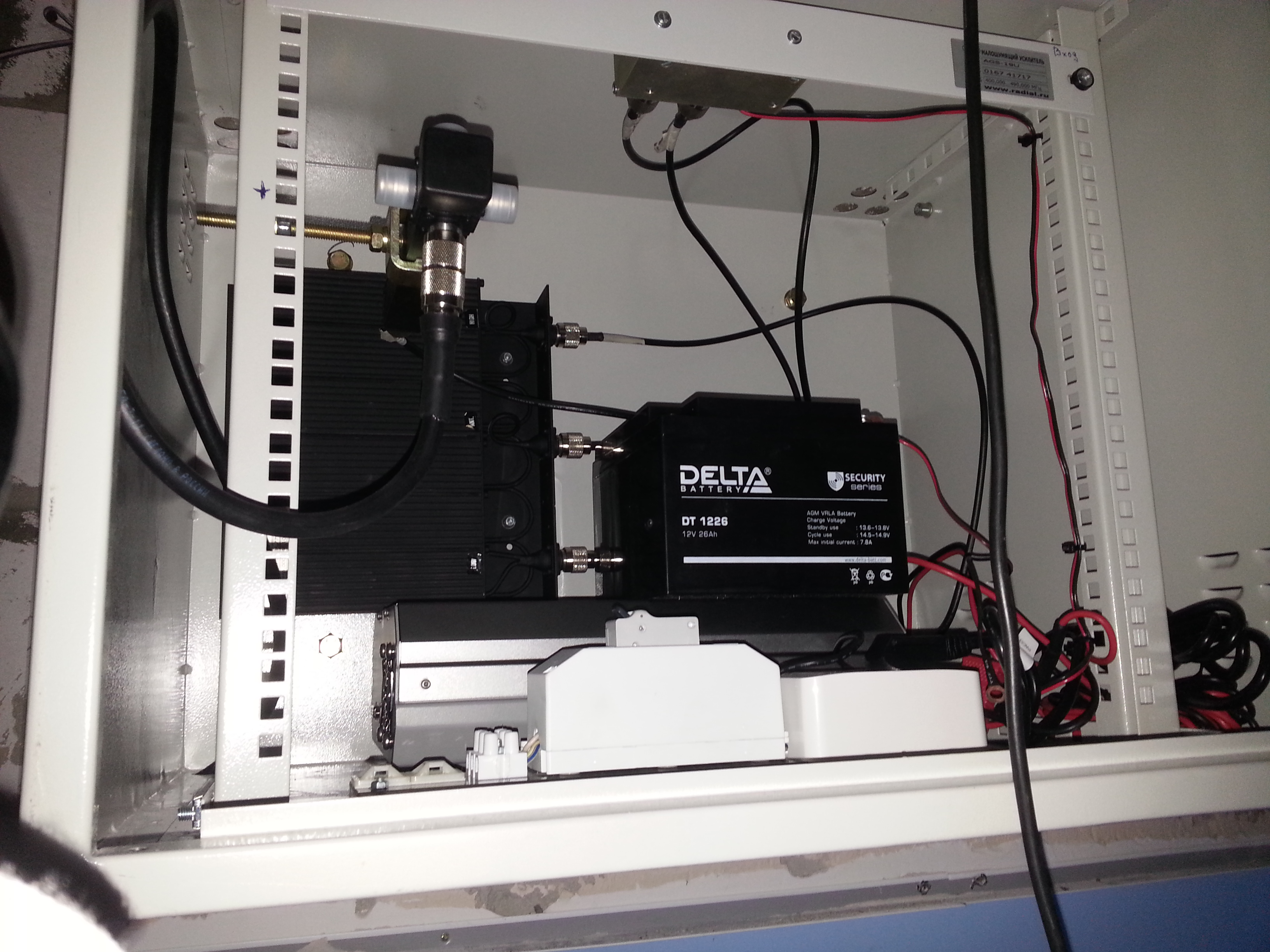

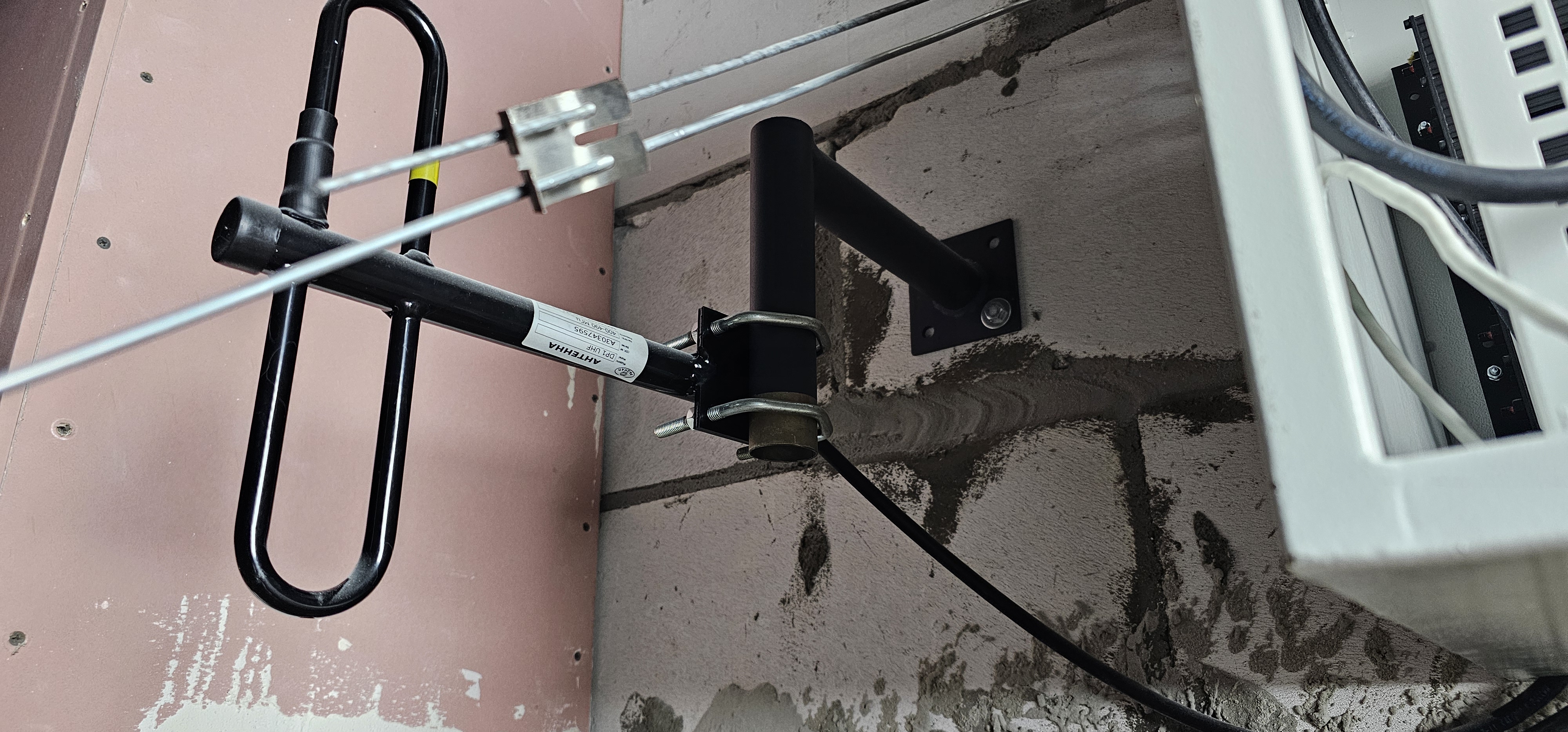

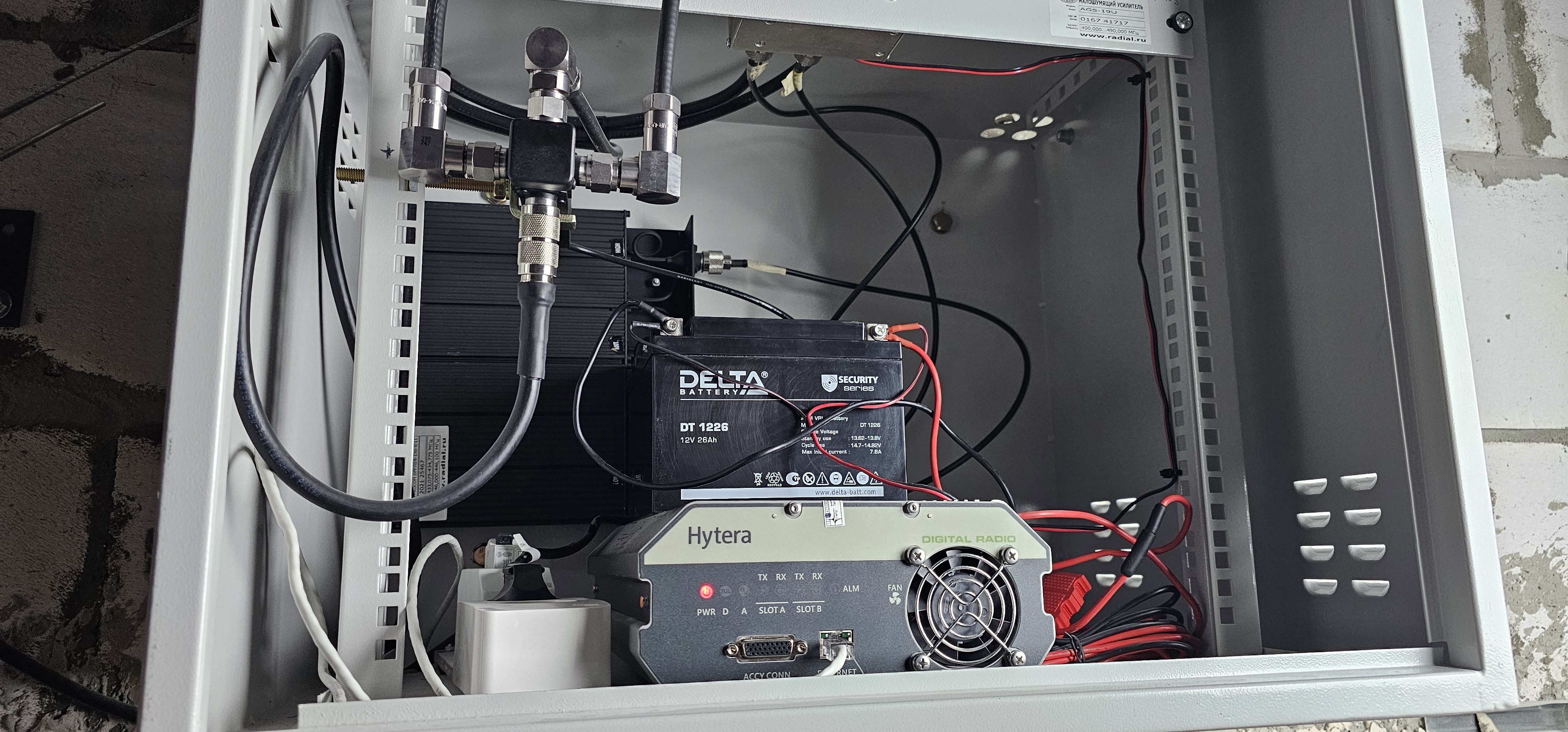

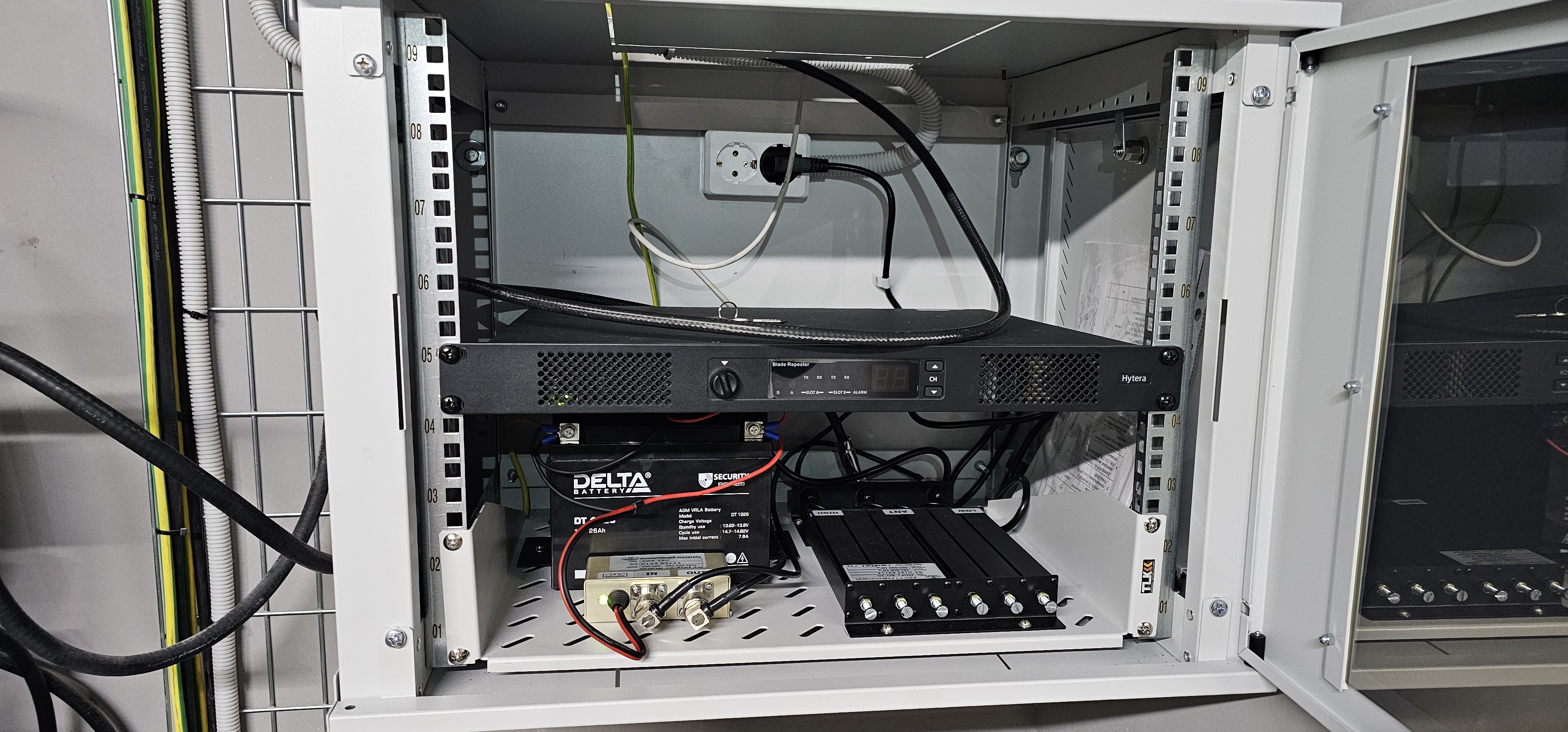

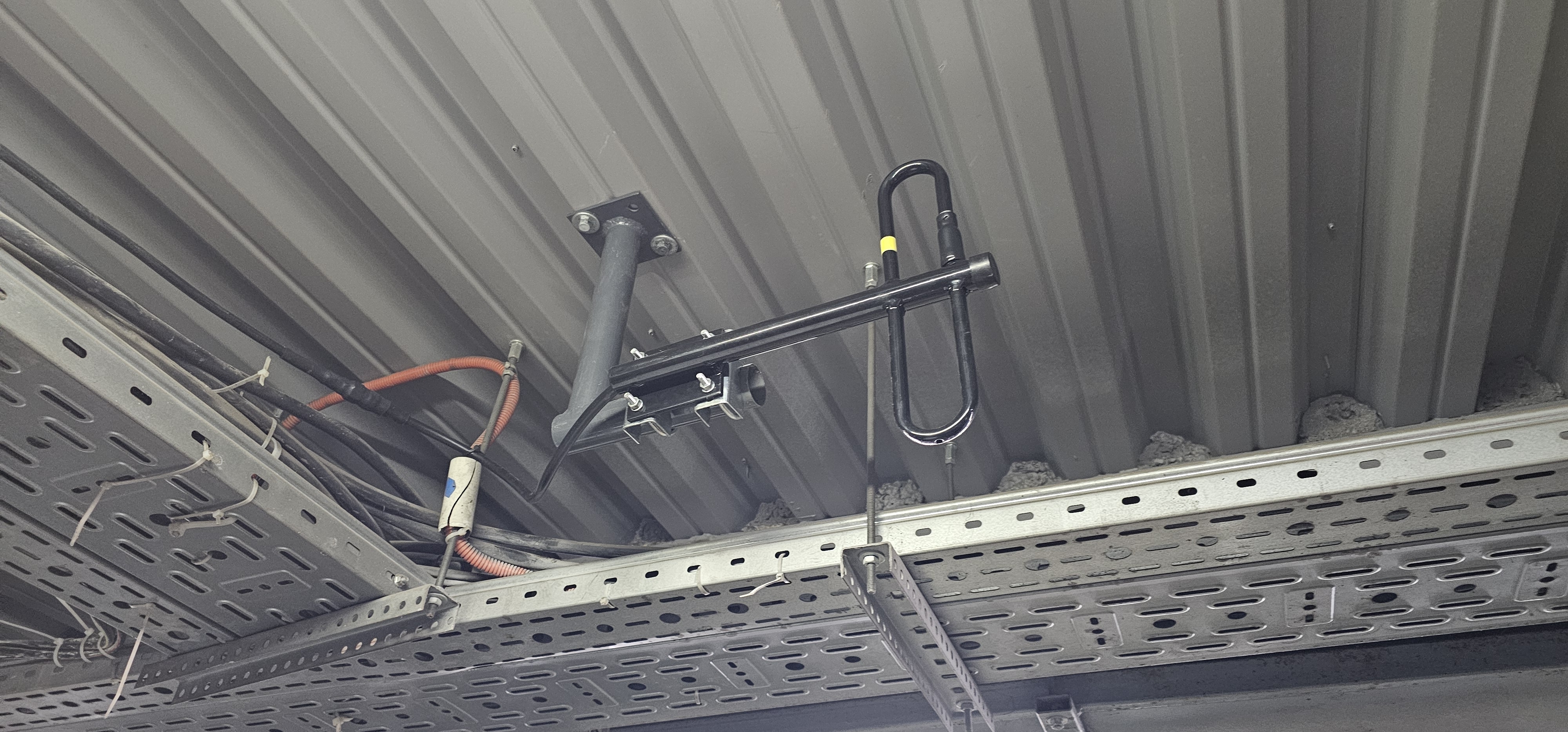

   Изначально выбор остановлен на цифровом ретрансляторе Hytera RD625, который позже, в 2025 году, был дополнен вторым ретранслятором Hytera HR1065. С помощью локальной сети Центра оба устройства соединены, и образуют сеть DMR Hytera IP Multi-site Connect. С помощью антенн, ответвителей, делителей, сумматоров и другого оборудования производства российской компании «Радиал», вся мощность репитеров равномерно «распределена» между тремя уровнями торгового центра и одним уровнем подземной парковки, образуя единое покрытие уверенной радиосвязью. Фидерные линии имеют огнестойкое исполнение. Телекоммуникационные шкафы с радиооборудованием и системой аварийного бесперебойного электропитания размещены в технических помещениях, что обеспечивает минимальный расход антенного кабеля. Система настроена для работы на частоты безлицензионного LPD/PMR диапазона. Для удобства эксплуатации пользователей разделили на две независимые группы (тайм - слоты). Первый тайм – слот используется службой охраны, а второй (резервный) может быть задействован службами хозяйственного и/или инженерного обеспечения Центра. При этом возможен быстрый переход с одного тайм-слота на другой (т.е. взаимодействие между двумя разными группами). В качестве абонентского оборудования (носимых радиостанций) изначально выбраны терминалы Hytera BD505. Безусловным плюсом данной модели является безупречное качество (ни одно из изделий не поступило в ремонт до 2025 года), их малый вес и размеры, Li-Ion аккумуляторы в штатной комплектации, а также, что немаловажно, демократичная цена. В 2025 году их заменили на модели Hytera PD405. Наряду со всеми качествами предыдущей модели, PD405 имеет функцию роуминга, что является обязательным условием для плавного перехода (хендовера) из зоны покрытия одного ретранслятора в зону покрытия второго. Для удобства пользователей абонентские терминалы укомплектованы гарнитурами.

   Благодаря применению современного цифрового оборудования, удалость добиться полного покрытия радиосвязью необходимой территории (135 тыс.кв. м.). Сотрудники предприятия отметили существенное улучшение качества связи и «чистоту» передаваемого голоса, в сравнении с обычными аналоговыми радиостанциями.

Перспективы развития:

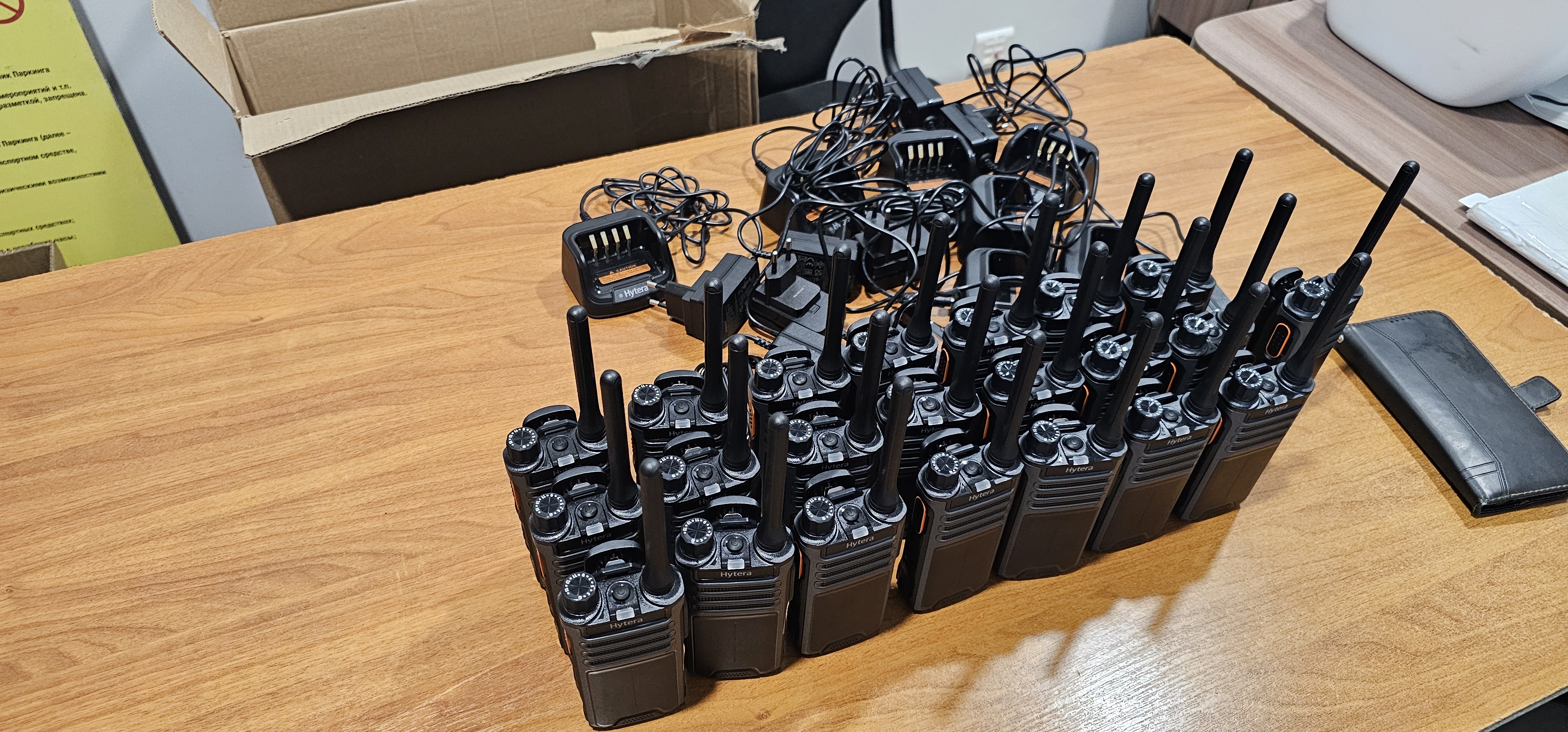

1.   Увеличение парка абонентских радиостанций.

2.   Замена устаревающей модели первого ретранслятора Hytera RD625 на современную модель Hytera HR1065

3.   Дополнение системы устройством записи переговоров с созданием архива, внедрение диспетчеризации.

Основные преимущества цифровых систем стандарта DMR перед аналоговыми:

- Возможность организации одной частоте или на одной паре частот двух независимых каналов (деление на тайм-слоты);

- Увеличенный срок работы радиостанций без подзарядки;

- Отсутствие зависимости качества связи от удаленности радиоабонентов друг от друга;

- Дальность связи, не уступающая аналоговым радиостанциям;

- Возможность организации индивидуальных, групповых, телефонных, экстренных вызовов;

- Возможность организации позиционирования радио абонентов на электронных картах, дистанционного прослушивания и отключения (включения) радиостанций, а также записи переговоров с созданием архива.

- Широкие возможности по передаче данных;

- Конфиденциальность переговоров, обусловленная цифровой структурой радиосигнала;

- Программно-аппаратные решения, позволяющие строить многозоновые и многоканальные системы радиосвязи;

- Широкий выбор программных приложений, расширяющих сферу применения радиооборудования;

- Постоянное появление новых продуктов и решений.
